一、圓盤造粒機介紹:
鄭州錦鑫機械圓盤造粒機,造粒圓盤盤角采用圓弧結構,成球率可達93%以上。減速機與電動機采用柔性皮帶傳動,啟動平穩,減緩沖擊力,提高設備的使用壽命。造粒盤盤底采用多條輻射鋼板加強,堅固耐用。加厚、加重、堅固的底座設計,不需要地腳螺栓固定,運轉平穩。造粒機主齒輪采用高頻猝火,使用壽命增加一倍。該機有造粒均勻、成球率高、運轉平穩、設備堅固耐用、使用壽命長等優點,深受用戶好評,是廣大用戶選擇的理想產品。
二、工作原理
圓盤造粒機由主電動機驅動皮帶輪和皮帶,通過減速機傳動小齒輪,小齒輪與固定在盤底的大齒輪相互齒合,相向工作。大齒輪則通過特殊合理的設計,安裝在固定于機架調節盤上的主軸上,以支撐整個造粒盤的工作(本機于噴霧機配套使用)。物料進入造粒盤后,經造粒盤的不斷旋轉和噴霧裝置,使物料均勻的粘和在一起造成圓球狀顆粒。在該機造粒盤中上部設計了自動清料裝置,防止物料粘壁,從而大大提高了本機的使用壽命。隨著電動機的不斷旋轉,物料的不斷進入,方能實現大批量生產,已達到用戶的需要。
三、結構簡述
圓盤造粒機整機可分為五大部分:
1.機架部分:由于整個機體的傳動部分和轉動工作部分都由機架支撐,受力較大,因此該機機架部分均采用優碳槽鋼焊接而成,已達到本機所使用的目的.
2.調節部分:整臺機器最重要的是造粒盤,而造粒盤的整個重心則安裝與調節部分上.我公司專門采用了優碳鋼板和槽鋼焊接而成,均達到了本機所使用的要求.

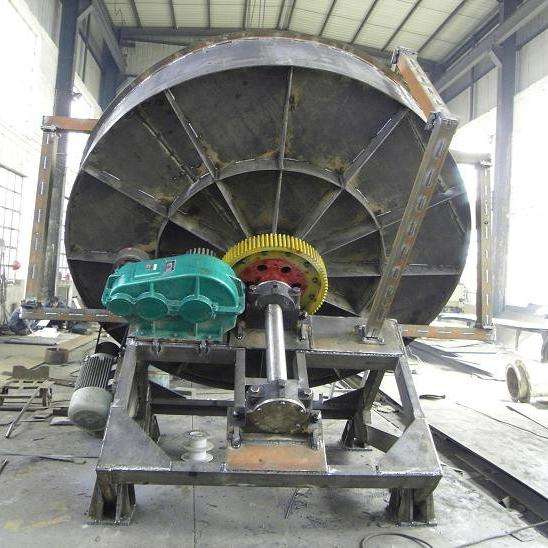

3.傳動部分:整臺機器傳動部分優為重要,整體的工作都有此而行.安裝與傳動調節架上的電動機和減速機均質量可靠.電動機帶動皮帶輪、三角帶.減速機和小齒輪,由小齒輪傳動造粒盤上的大齒輪使造粒盤工作.另外大小齒輪均采用了高頻猝火,使用壽命是原有的兩倍,整個造粒盤則固定在調節盤上的主動軸上,柱頭聯結部分采用錐度配合,設計更合理;

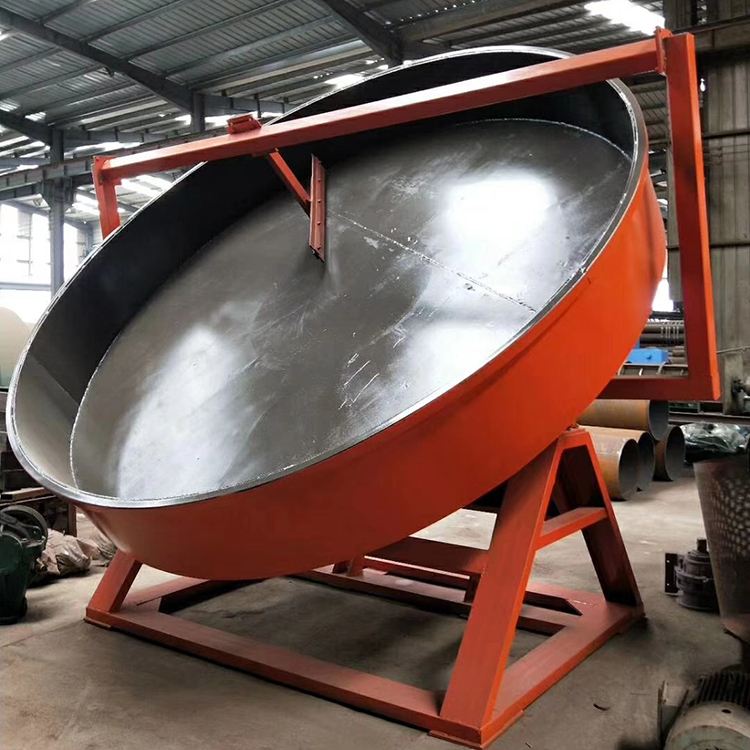

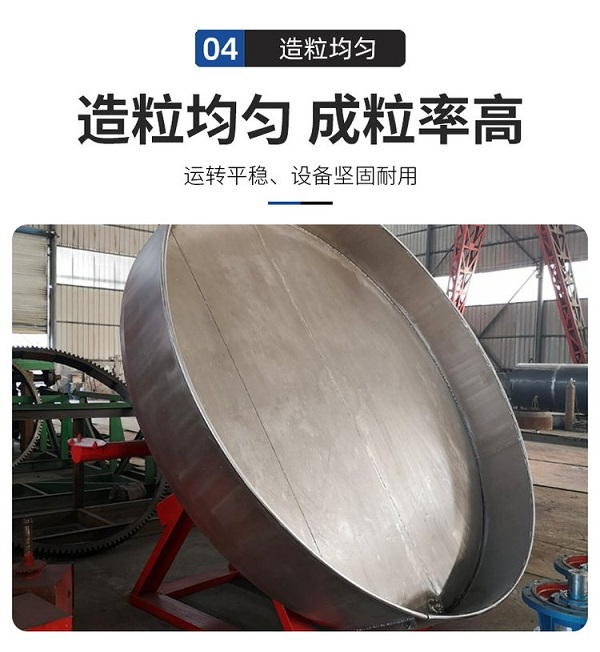

4.造粒盤部分:該機造粒盤盤角采用整體圓弧設計,成粒率可達到93%以上,造粒盤盤底還采用了多條輻射鋼板加強,堅固耐用;

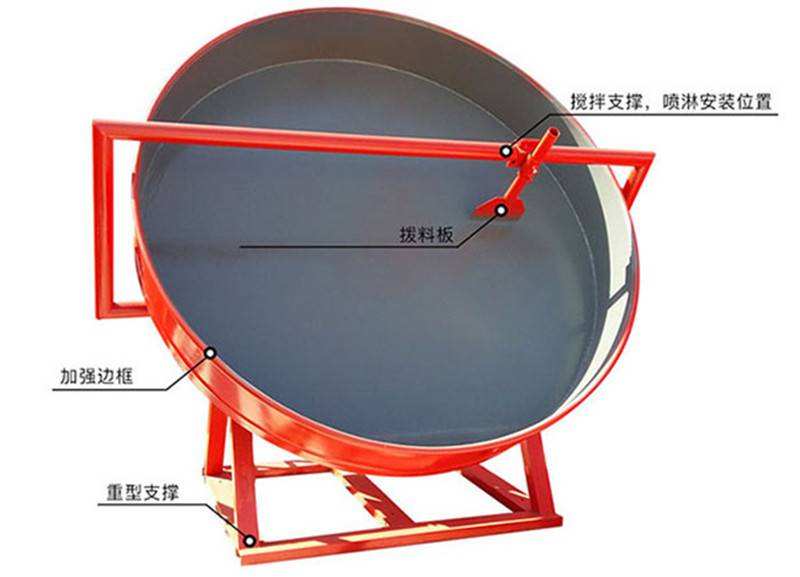

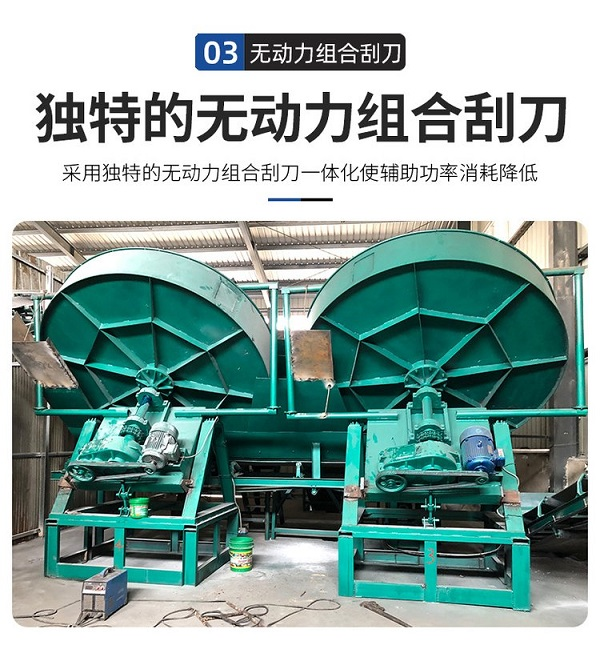

5.自動清料部分:該部分安裝于造粒盤上方,成下框型,上裝有自動清料板,以便在生產過程中清除粘在盤壁上的物料,大大提高了該機的使用壽命,也節省了勞動力.
四、主要技術參數
錦鑫機械圓盤造粒機有多種型號,可是用戶產量需要選擇不同型號,也可特定制作。
產品規格 | 盤轉 (r/min) | 生產能力 (t/h) | 配用動力 (kw) | 盤斜度調整范圍 | 外形尺寸 | 總重 (kg) |
Φ2.2 | 14.25 | 4-8 | 7.5 | 35-55 | 2.8×2.75×2.58 | 2850 |
Φ2.5 | 11.81 | 5-10 | 7.5 | 35-55 | 3.2×2.3×3 | 3250 |
Φ2.8 | 11.21 | 12-16 | 7.5 | 35-55 | 3.4×2.6×3.1 | 3710 |
Φ3.0 | 11.3 | 15-18 | 11 | 35-55 | 3.7×2.7×3.3 | 4350 |
Φ3.2 | 9.6 | 15-20 | 11 | 35-55 | 3.9×2.7×3.4 | 5110 |
五、安裝:該系列圓盤造粒機出廠后主要有一下部件:
①圓盤造粒機主體,主體包括機架、調節部分和造粒圓盤等結構;
②主減速機一臺,輸入軸裝有皮帶輪,輸出軸裝有小齒輪一件;
③主電機一臺,裝有皮帶輪一件;
④支撐造粒圓盤裝置,包括主軸一件、滾子軸承兩套、軸承座兩件;
⑤附件:三角帶、地角螺栓。
1、調試:本機出廠前已調整過,并通過嚴格的質量技術檢驗批準合格出廠,但因現場的維修或運轉使用后出現的問題仍需要調整。
六、圓盤造粒機操作注意事項
1、開機前先檢查各連接部分是否牢固,螺栓等是否有松動。
2、開機時應注意盤體轉動方向
3、減速機在頭次使用前必須加注齒輪油方可進行生產,此后每4個月更換一次;
4、軸承每班次打一次潤滑油,潤滑油型號為3號鈣基脂潤滑油,裝入量為1/3—1/2,并定期更換新。
